Análise Estrutural NR-13

O que é a Análise Estrutural NR-13

A Análise Estrutural NR-13 é o conjunto de procedimentos técnicos regulamentados pela Norma Regulamentadora 13 do Ministério do Trabalho que visa avaliar a integridade física, mecânica e operacional de equipamentos sob pressão — como caldeiras, vasos de pressão e tubulações industriais. Por meio da inspeção NR-13, profissionais habilitados determinam se o equipamento possui condições seguras de operação, identificam mecanismos de dano e calculam a pressão máxima de trabalho admissível (PMTA) real.

Diferente de uma inspeção visual simples, a Análise Estrutural NR-13 combina ensaios não destrutivos (END), cálculo de espessuras mínimas, avaliação de vida remanescente e análise de descontinuidades em soldas e regiões críticas. O resultado é um laudo técnico completo, assinado por Profissional Habilitado (PH) com ART registrada no CREA, que comprova conformidade perante fiscalizações do MTE e auditorias industriais.

Como funciona a Análise Estrutural NR-13

A execução da Análise Estrutural NR-13 segue uma metodologia estruturada em etapas sequenciais que garantem a abrangência e a rastreabilidade do processo. Na primeira fase, o Profissional Habilitado realiza a análise documental do equipamento — verificando o prontuário existente, memorial de cálculo original, histórico de inspeções anteriores, registros de manutenção e categorização de risco conforme a tabela PxV da NR-13.

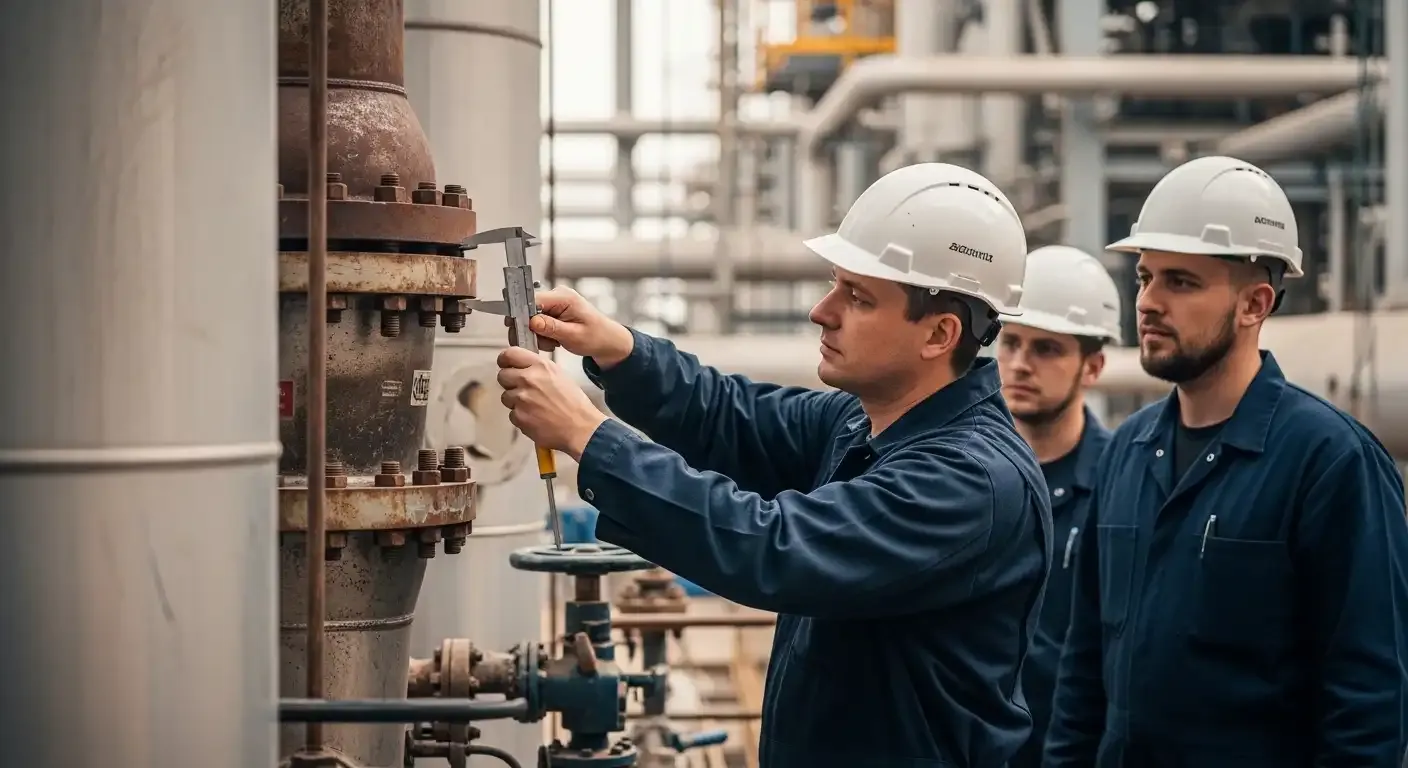

Na etapa seguinte, executa-se o exame visual e dimensional, com mapeamento de corrosão, deformações, trincas superficiais e verificação de acessórios de segurança (válvulas, manômetros, alarmes). Em seguida, são aplicados os ensaios não destrutivos adequados ao equipamento: ultrassom para medição de espessura, radiografia industrial para avaliação de soldas, líquido penetrante e partícula magnética para detecção de descontinuidades superficiais. Toda essa sequência é definida no Plano de Inspeção baseado em risco (IBR/RBI).

Com os dados coletados, o engenheiro realiza os cálculos da PMTA real, determina a vida remanescente estimada e emite o laudo técnico da Análise Estrutural NR-13 com todas as recomendações de conformidade, prazos para próxima inspeção e eventuais restrições operacionais. O documento é registrado no prontuário do equipamento e serve como comprovação formal perante o MTE e demais órgãos reguladores.

Riscos e falhas ao ignorar a Análise Estrutural NR-13

A ausência da Análise Estrutural NR-13 expõe a empresa a riscos técnicos, legais e econômicos de grande magnitude. Do ponto de vista técnico, equipamentos sob pressão operando sem avaliação estrutural periódica podem apresentar corrosão generalizada não detectada, fadiga de material em regiões de solda, perda de espessura abaixo do mínimo normativo e falhas por fluência em operações de alta temperatura — condições que evoluem silenciosamente até resultar em rupturas catastróficas.

No campo regulatório, a omissão da Análise Estrutural NR-13 configura infração passível de autuação pelo MTE, com interdição imediata do equipamento, embargos de obra e multas progressivas. Além das penalidades diretas, a empresa perde a validade do prontuário NR-13, tornando inválidos todos os registros anteriores e exigindo a reconstituição documental completa — processo custoso e moroso que paralisa a operação.

Os impactos econômicos vão além das multas. Uma parada não programada por falha estrutural em caldeira ou vaso de pressão pode gerar perdas de produção superiores a R$ 500 mil por dia em plantas industriais de médio porte, sem considerar os custos de reparo emergencial, passivos trabalhistas em caso de acidente e danos à reputação da empresa. A inspeção preventiva custa uma fração mínima desses valores.

Aplicação e benefícios da Análise Estrutural NR-13

A Análise Estrutural NR-13 aplica-se a todo e qualquer equipamento enquadrado no escopo da Norma Regulamentadora 13: caldeiras flamotubulares e aquatubulares, vasos de pressão de processo, vasos de armazenamento, trocadores de calor, reatores, colunas de destilação, tubulações de processo e tanques metálicos sob pressão. A periodicidade de execução varia conforme a categoria de risco do equipamento (classes A a D para caldeiras e categorias I a IV para vasos), definida pela combinação de pressão de projeto (P) e volume total (V).

Entre os principais benefícios operacionais desta análise, destacam-se: a extensão planejada da vida útil do equipamento com base em dados reais de corrosão e fadiga; a definição de janelas de inspeção otimizadas que reduzem paradas desnecessárias; a priorização de intervenções de manutenção com base em criticidade estrutural; e a elaboração de planos de inspeção baseados em risco (RBI/IBR) que alocam recursos onde o risco real é maior.

Conclusão: decisão técnica e conformidade garantida

A Análise Estrutural NR-13 não é apenas uma obrigação legal — é uma decisão estratégica de gestão de ativos que protege vidas, patrimônio e a continuidade operacional da indústria. Gestores que compreendem o valor desta análise deixam de enxergá-la como custo e passam a tratá-la como investimento em confiabilidade, reduzindo sua exposição a riscos imensuráveis em troca de um processo técnico rigoroso, rastreável e documentado.

A INTECHK executa a Análise Estrutural NR-13 com equipes de engenheiros mecânicos e inspetores certificados (CREA/ABENDI), cobrindo todo o território nacional a partir da base em Mogi Guaçu – SP. Do levantamento documental ao laudo técnico final com ART, entregamos um serviço completo, dentro do prazo, com relatórios detalhados e suporte para regularização total perante o MTE — para que sua empresa opere com segurança, conformidade e tranquilidade.
